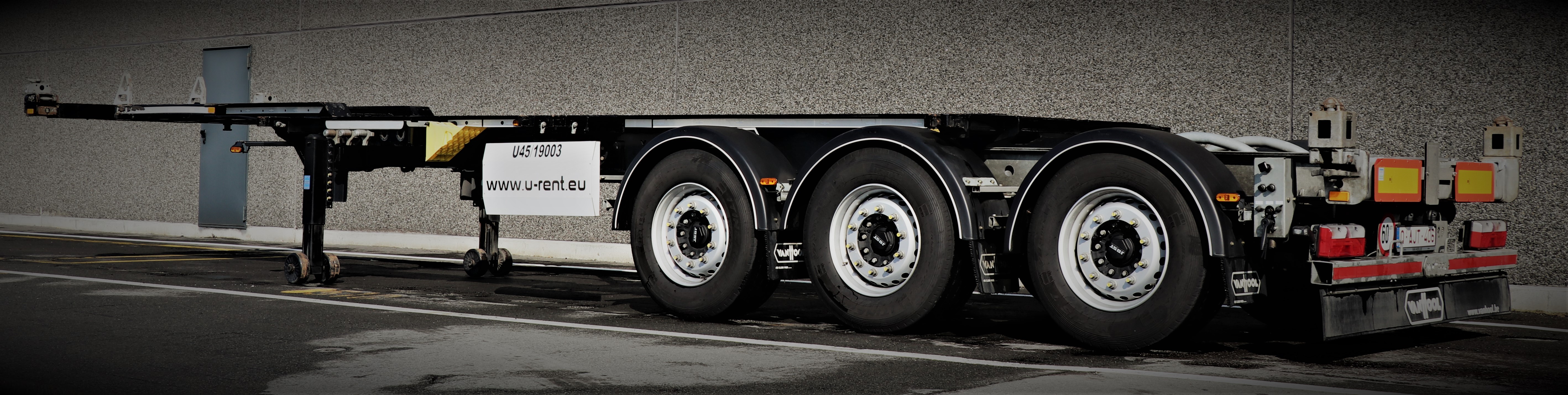

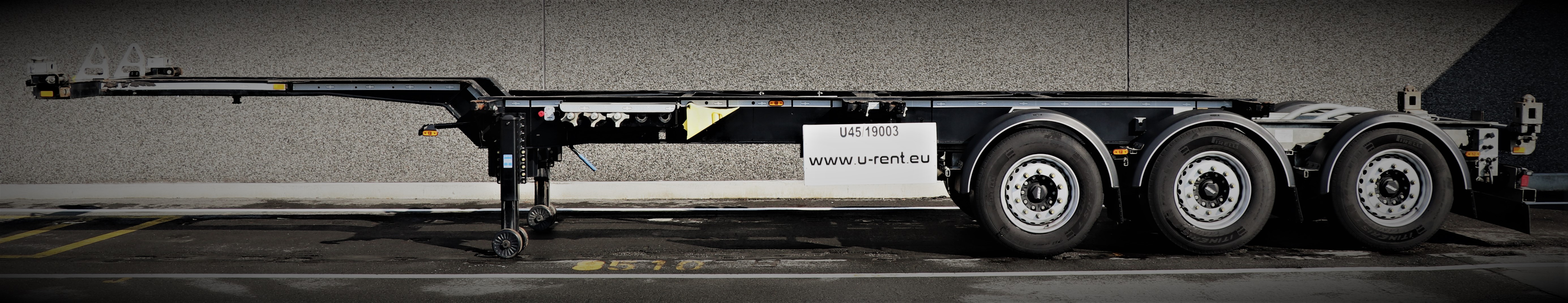

UNIVERSELE 45' (ALLE AANSLUITINGEN) - ADR

Chassis

Het chassis is samengesteld uit een lasframe, een uitschuifbaar gegalvaniseerd rijdend gedeelte met een pneumatisch bediende slede. .

Lasframe
Goosneck chassis bestaande uit 2 langsliggers uit hoogwaardig staal, volautomatisch samengelast, met de nodige dwarsliggers tussen de langsliggers. Samengelaste twistlockarmen geschikt voor:

• 45' highcube container geplaatst op 40' positie (toegelaten in BENELUX)

• 40' highcube container

• 2 x 20' ISO containers

• 30' ISO container, achteraan gepositioneerd


• 20' ISO container, centraal gepositioneerd


2 uitneembare gegalvaniseerde geleidingsnokken.
1 Inox aardingstrip, achteraan rechts gelast.

Twistlocks
Voraan klapbare 1.5" twistlock met front locking. De overige twistlocks zijn uitneembare 2" twistlocks.

Pneumatisch bediende slede, bestaande uit:

• samengelast gegalvaniseerd achterkalf


• 2 gegalvaniseerde geleidingskokers


• handbediende vergrendelpennen


• markeringen op de schuifbalken voor elke grendelpositie.


De slede heeft een slag van 1.755 mm en wordt bediend aan de hand van 2 drukknoppen achteraan links van de wagen.

Afmetingen

Totale lengte min/max	9.310 mm 13.358 mm
Wielbasis	5.650 / 7.096 / 7.726 mm
Vooroverbouw	1.358 mm
Afstand kingpin - steunvoeten	2.405 mm
Lengte gooseneck	3.077 mm
Totale breedte	2.540 mm
Nekbalkhoogte	128 mm
Koppelingshoogte (vlak)	1.100 mm
Koppelingshoogte (hellend)	1.200 mm

Gewichten

Koppelingen	12 T
Assen	27 T
Totaal	39 T

Koppeling

Uitneembare 2" kingpin (1 positie).
Brede koppelingsplaat 8 mm dikte.
